小区地址：鲁能·北渝星城13栋3—2

项目面积：130㎡

项目经理：邵元利

工程经理：钱斌

五线标准

电工师傅进场前，“地坪线、插座线、开关线、吊顶线、阴阳角垂直线”五线施工，方便测量误差和后期施工定位。

特别提示：

1、地面有倾斜，误差在1—2公分之内，美的家泥工可通过泥水找平。

2、用激光仪测量阴阳角垂直度。如果误差在1公分之内，美的家漆工通过刮灰可进行修正。

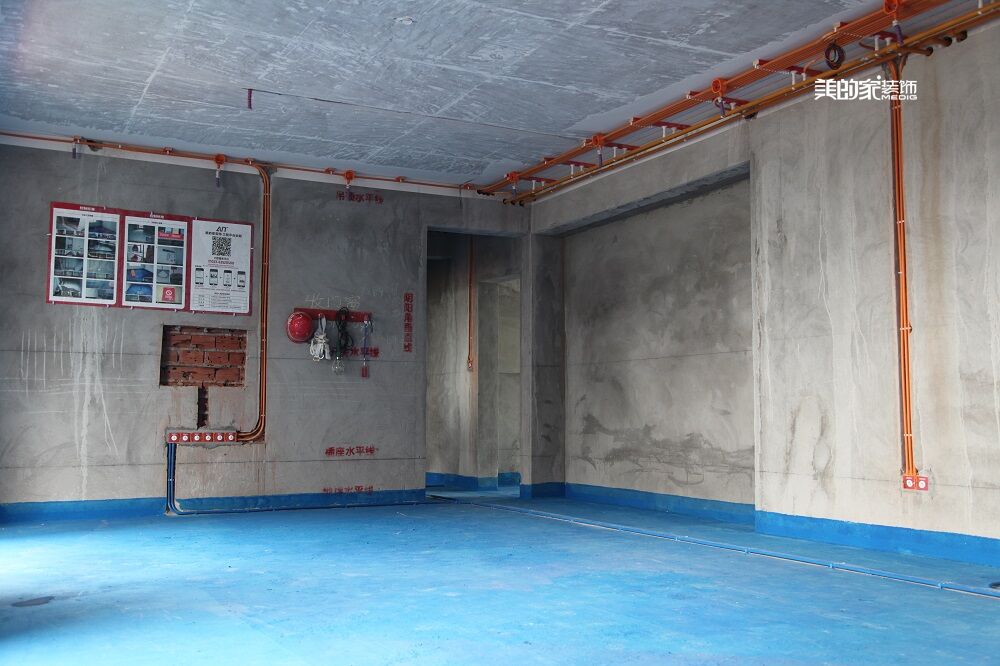

强天弱地

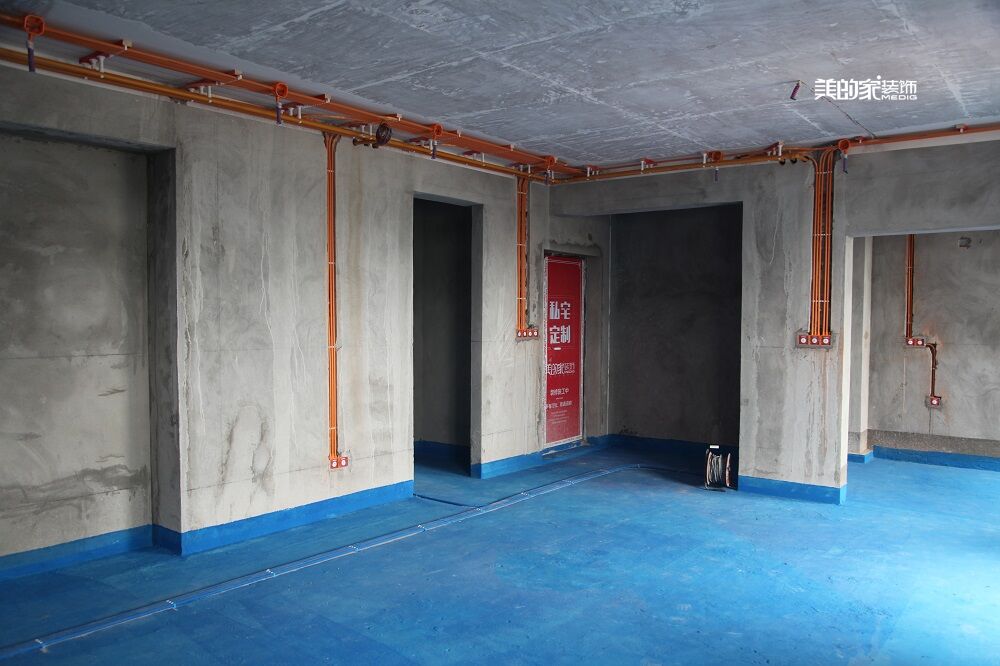

橙色强电走天，蓝色弱电走地。分别用木枋加卡钉固定，间距600-800mm。整体线路横平竖直，避免电路彼此交叉，强电干扰弱电。

黄蜡管保护

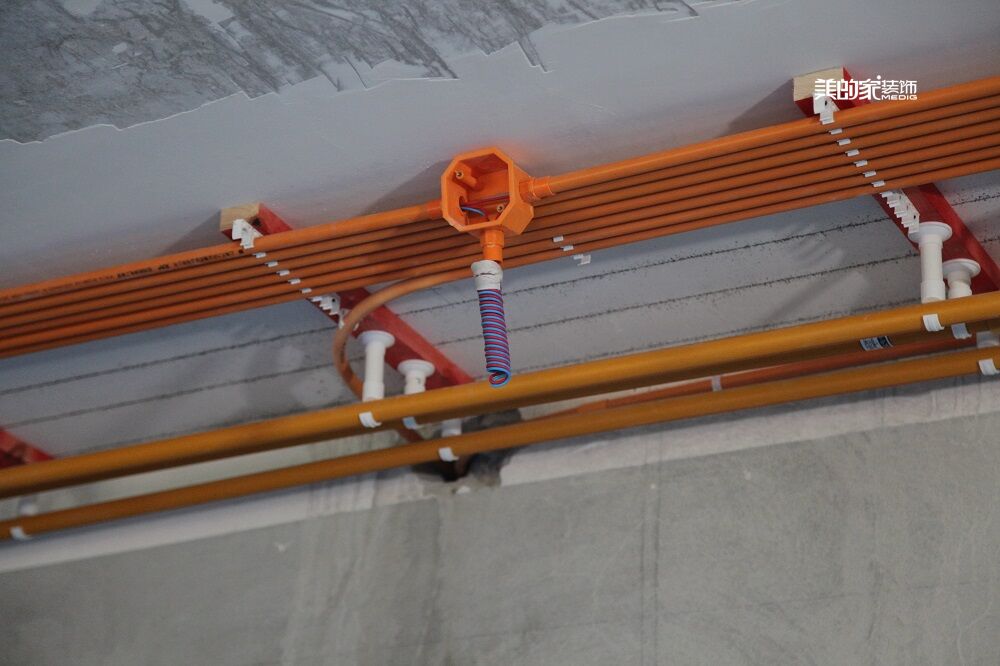

无吊顶灯线用八角线盒固定引出，并用黄蜡软管进行保护，防止电线裸露或拉伤。

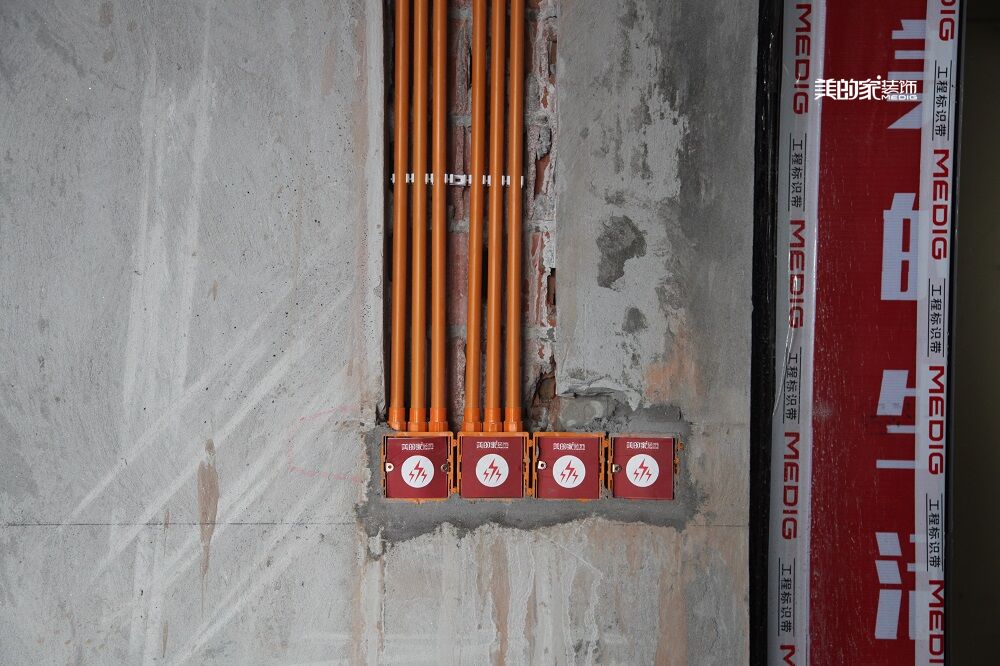

线盒盖板保护

避免工人敷墙施工对线头造成污染损坏，避免线头外露对施工造成影响，提醒工人注意安全。

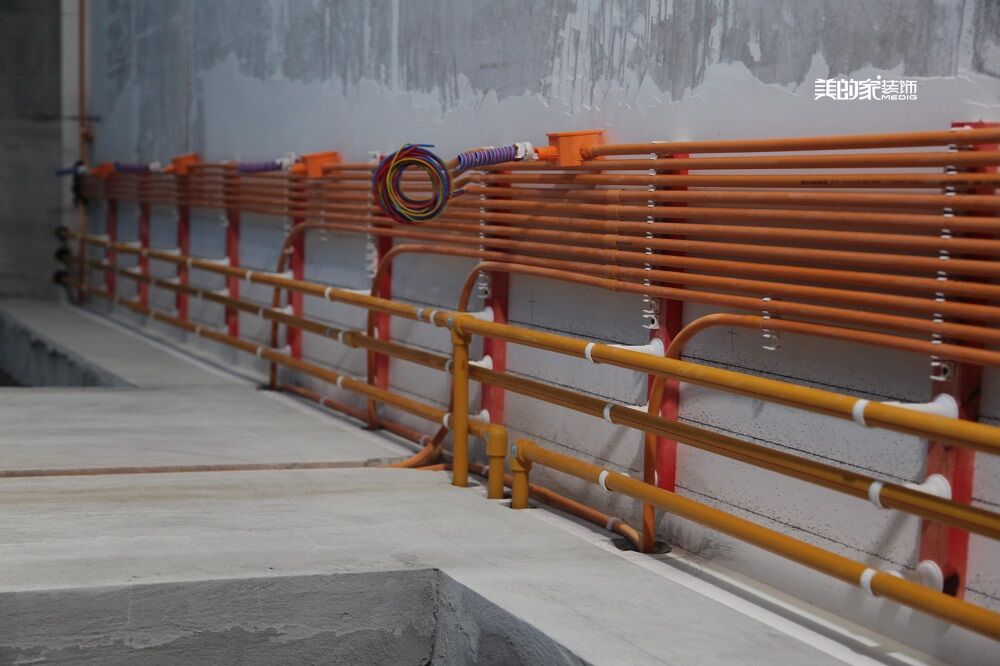

管线分层布排

水管走天。

如果发生渗漏，不会殃及楼下邻居。

水电走天时，按强电线路、ppr管路从上至下分层布排，强弱电路与冷热水管平行间距300mm。

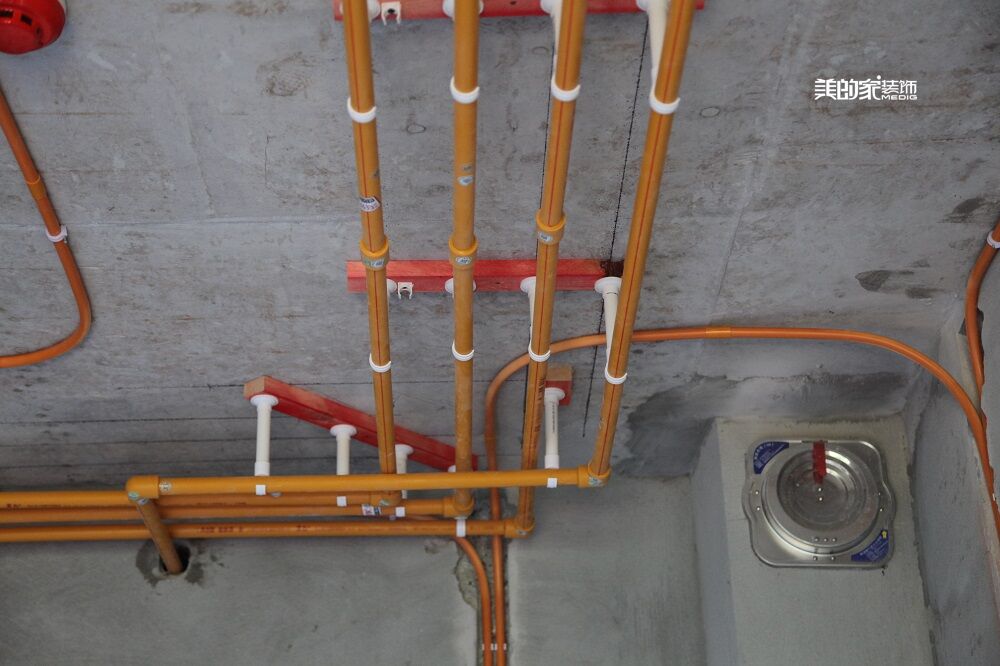

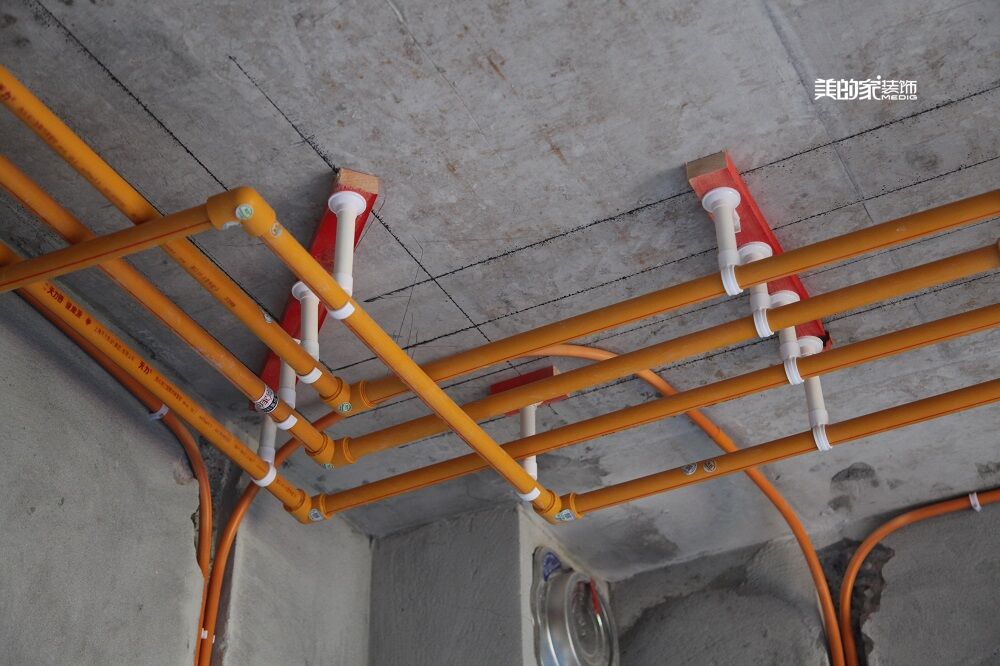

水管吊卡固定

水管用木枋和吊卡固定，吊卡间距保持在600-800mm，增加水管的牢固度。

卫生间冷热水管分槽

水路铺设开槽是为了将管道掩藏在墙壁内，增加室内美观度。遵循“左热右冷，一槽一管”原则。

特别提示：

现在钢筋水泥的墙壁开槽十分不易，所以有些施工人员就为了省事就在墙体上开个宽一点的槽，将冷热水管安在一起。这种做法不可取，热水温度损失非常快。

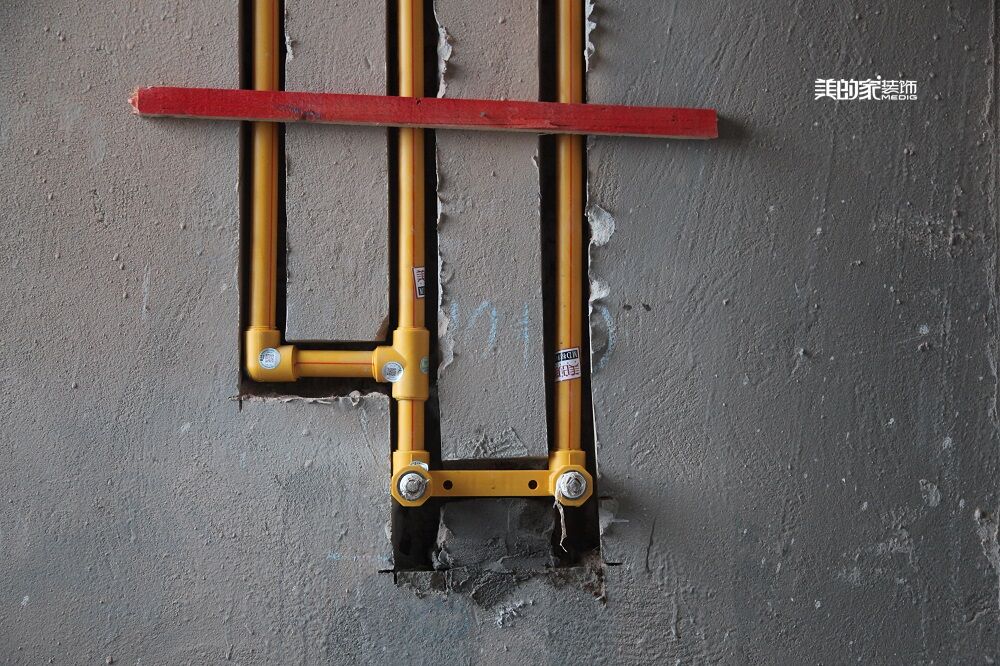

ppr管双联内弯

采用双联内丝弯头，确保冷热水管道出水口等距，并在同一水平面。避免冷热水出水口不水平，不能正常安装混水阀。杜绝淋浴五金件漏水隐患。

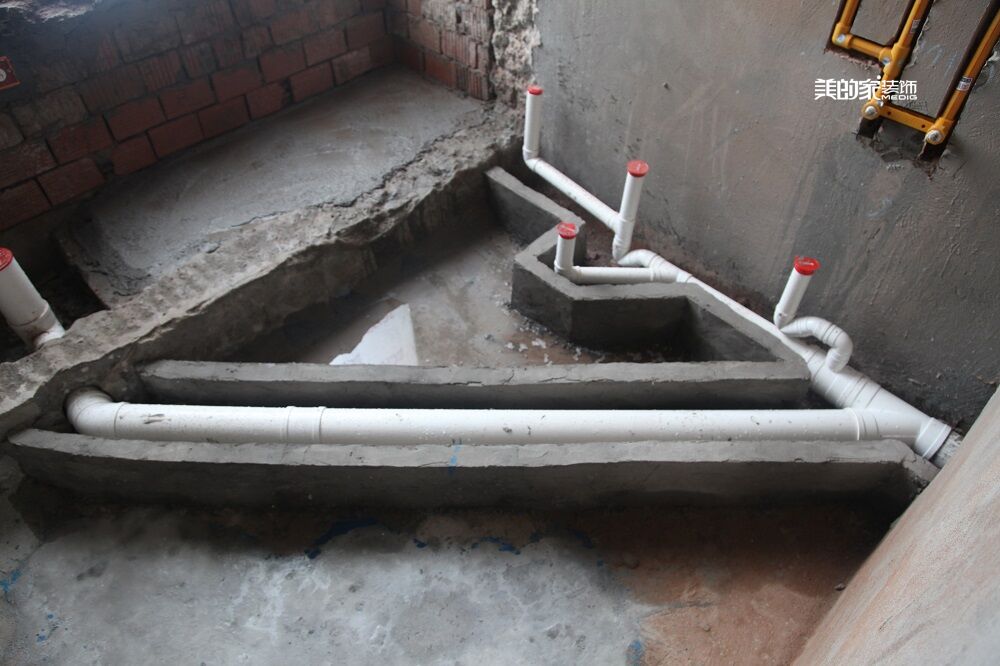

排水管道保护

排水管道两侧砖砌50厚保护墩，并进行抹灰罩面处理。防止外面回填层中碎石对管道造成挤压，变形、破损，造成渗水。

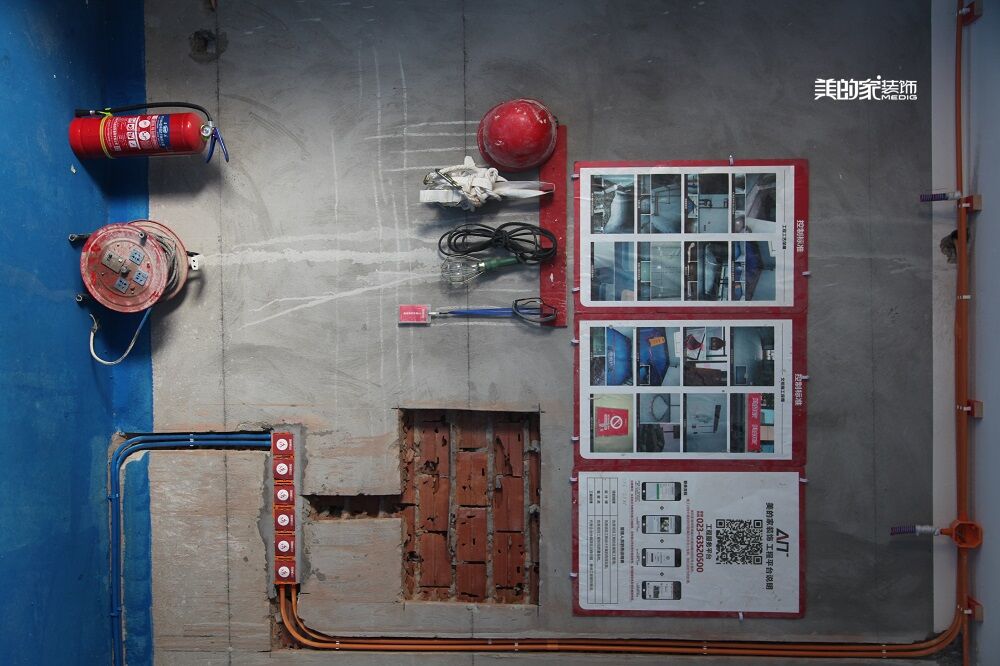

安全文明施工

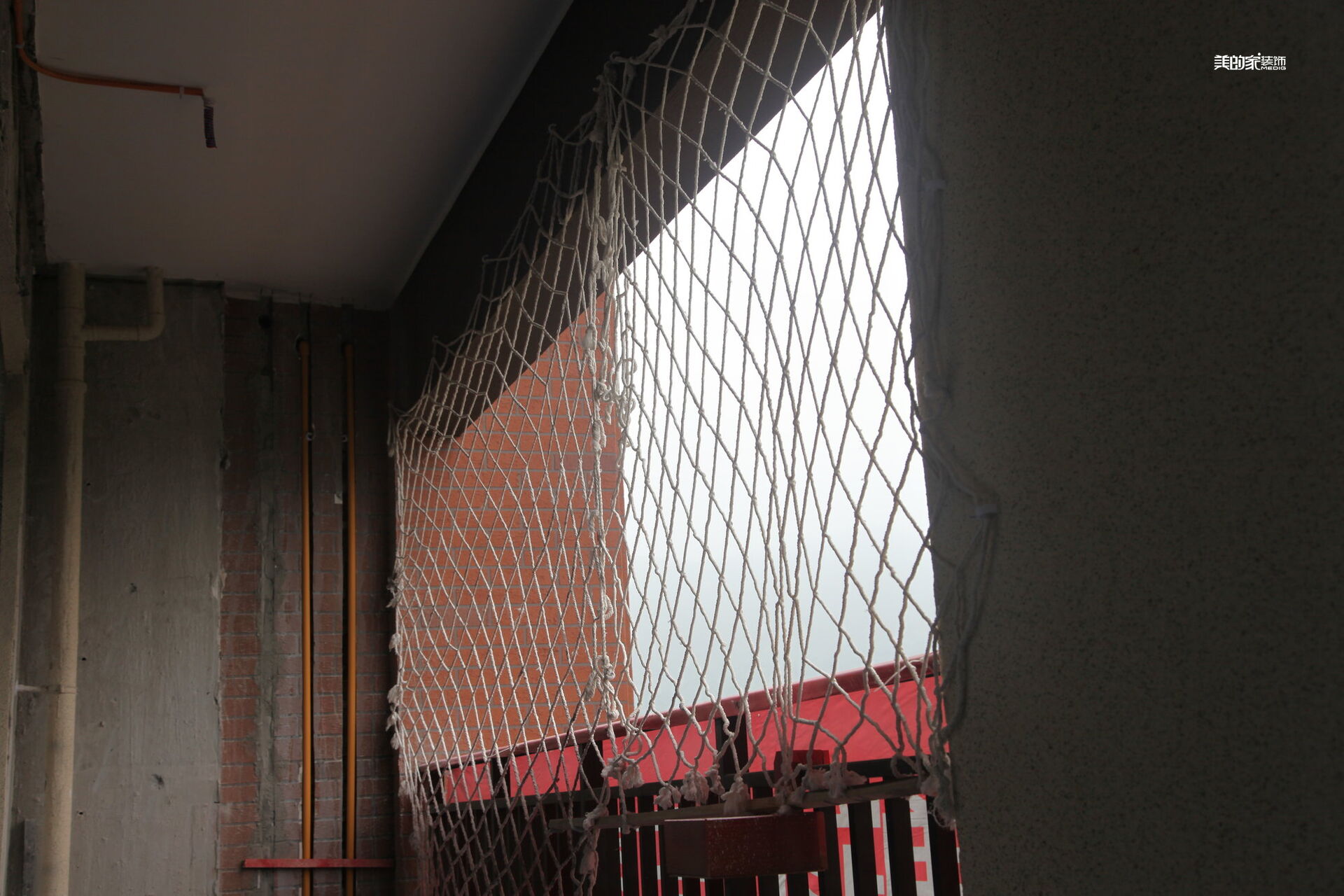

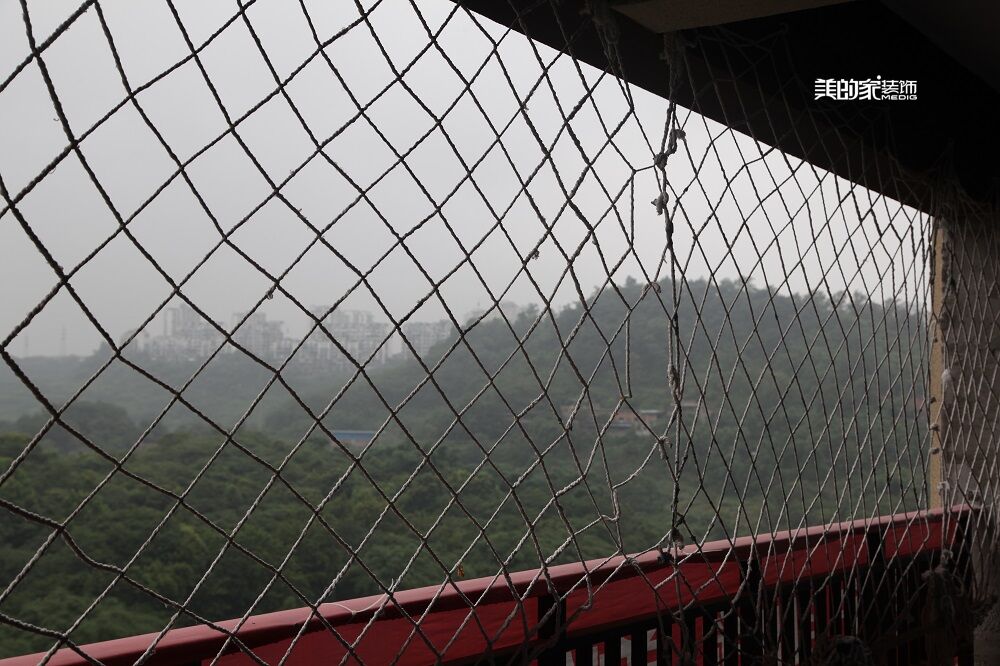

低于1.2m的栏杆窗户，必须加安全防护网，保护工人施工安全。

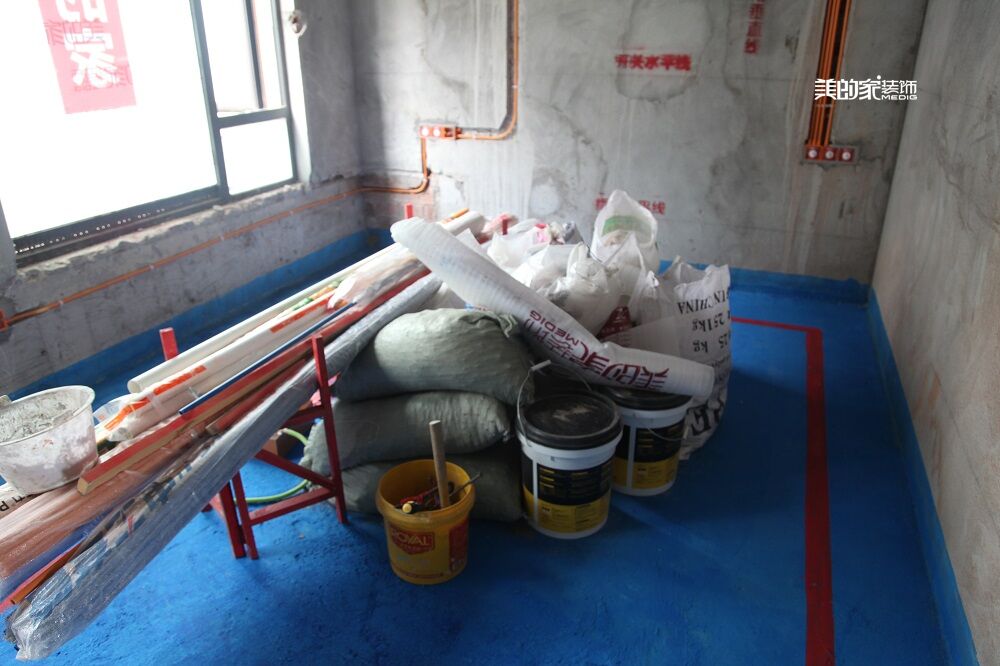

安全帽、防护绳、灭火器、临时照明，材料、垃圾放置都有规定的位置，禁止随意乱堆乱放，保持工地整洁有序。
